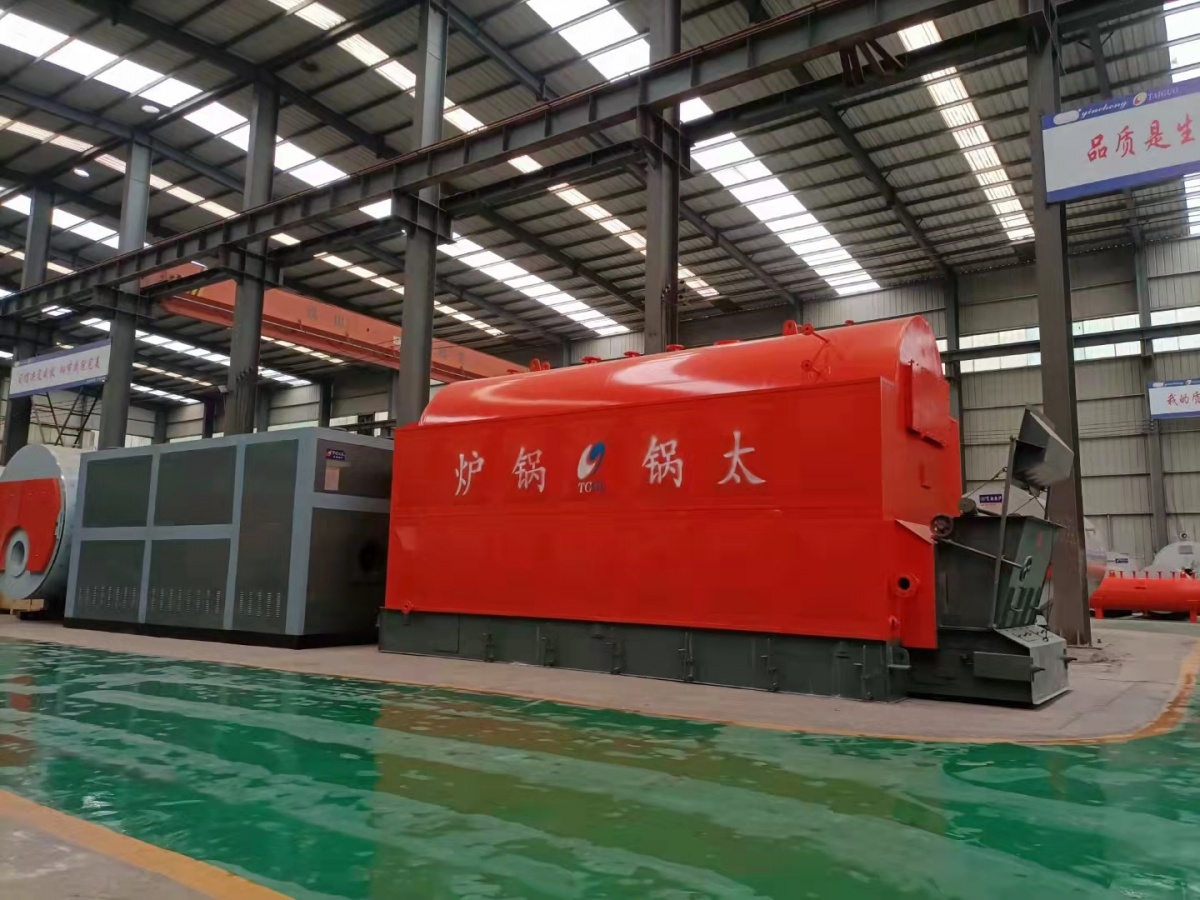

生物质锅炉两侧布置水冷壁构成炉膛及对流烟道，锅筒内布置有单回程螺纹烟管，有更大的燃烧空间和足够的高度，使燃料在炉膛内有充足的燃烧时间，尾部有铸铁省器。炉膛内采用水冷整浇的前拱、后拱。前拱为阶梯形，后拱为人字形，使拱的覆盖率接近85%，有利于烟煤的燃烧。采用大块式链条炉排实现机械式燃烧。配鼓引风机进行机械通风，在炉膛内一定高度分层布置有足够的二次风，并配以出渣机实现机械出渣，控制监测仪表齐全。

锅炉蒸汽压力自动调节系统：锅炉蒸汽压力自动调节系统控制系统进入上班状态，在满足燃烧的必要条件时：锅内蒸汽压力高于或等于设定的压力上限值时，控制系统输出停止信号。直**停止引风机。

锅炉蒸汽压力自动调节系统：锅炉蒸汽压力自动调节系统控制系统进入上班状态，在满足燃烧的重要条件时：锅内蒸汽压力高于或等于设定的压力上限值时，控制系统输出停止信号。直**停止引风机。

给水自控：系统上班和正常工作时，启动给水泵水泵工作，水位差压变送器检测出水位信号，保持锅筒水位稳定。蒸汽的品质。水位调节仪表显示锅炉水位。

手动控制：也可通过控制面板上手动轻触键对水泵等进行手动控制。

故障报警及保护

本控制系统能实时监测蒸汽锅炉当前工况，进行实时而又*面的智能故障识别与处理。该控制系统能够实时诊断与处理下列故障：

蒸汽压力*高保护：锅内蒸汽超压时，控制系统立即进入连锁，并声光报警，屏幕显示;蒸汽压力*高。故障消除后按复位键解除连锁。

锅内缺水保护：锅炉因水泵故障或其他原因出现水位极低故障时，控制系统立即关闭引风机电源，进入连锁，并声光报警，屏幕显示水位极低。故障消除后按复位键解除连锁。

锅炉水位：锅内水位高于上限警戒水位时，声光报警。提示锅内水位限，显示屏提示排水。故障消除后自动恢复，停泵不停炉。

水泵电机过载：水泵电机过流时热继动作，切断水泵电机电源，停水泵，由硬件实现。

停电故障：当电源发生停电故障时，控制系统立即关闭发生停电故障的机柜内设备电源。电源恢复，该机柜自动处于下班状态，需重新开机上班，启动各设备，以设备安*。
